Anker是一家知名手机配件商，其推出的一款入耳式TWS真无线耳机Liberty+，它在音质方面做得非常不错，并且支持唤醒Alexa和Siri语音助手。下面我爱音频网将通过拆解为大家揭晓它里面所蕴含的高科技。

一、ZOLO Liberty+产品开箱

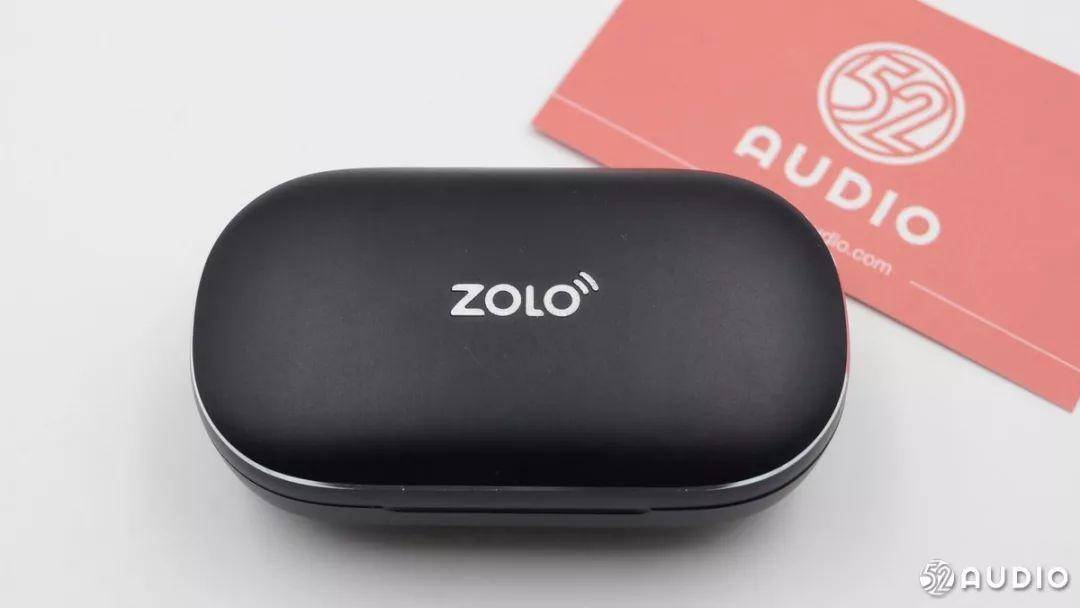

ZOLO Liberty+充电盒采用了金属材质，拿起来非常有手感。

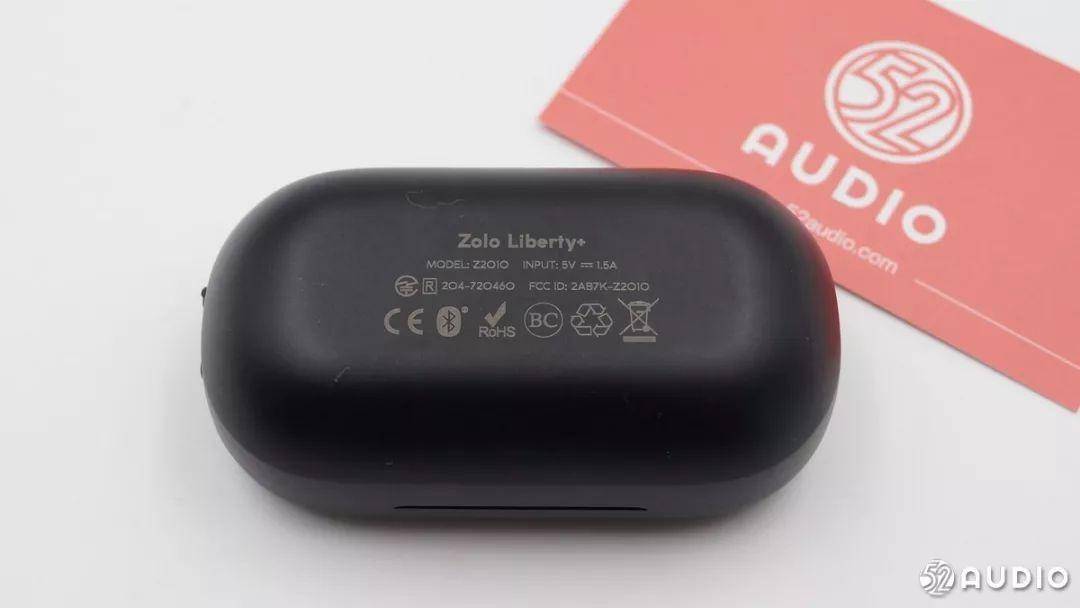

Zolo Liberty+型号为Z2010，输入5V 1.5A。

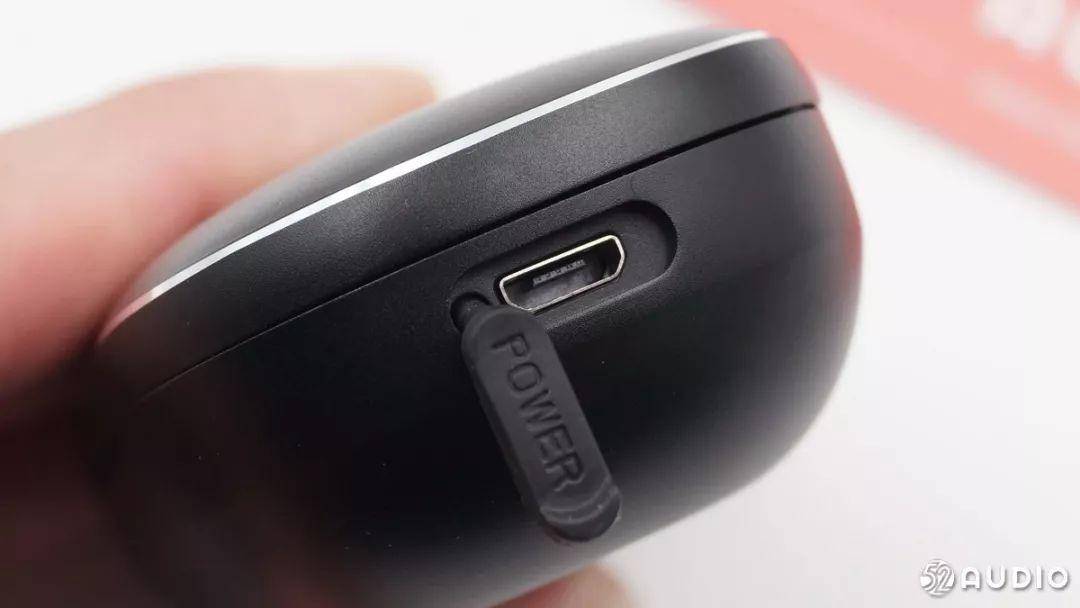

充电接口为Micro USB，位于耳机充电盒侧面。

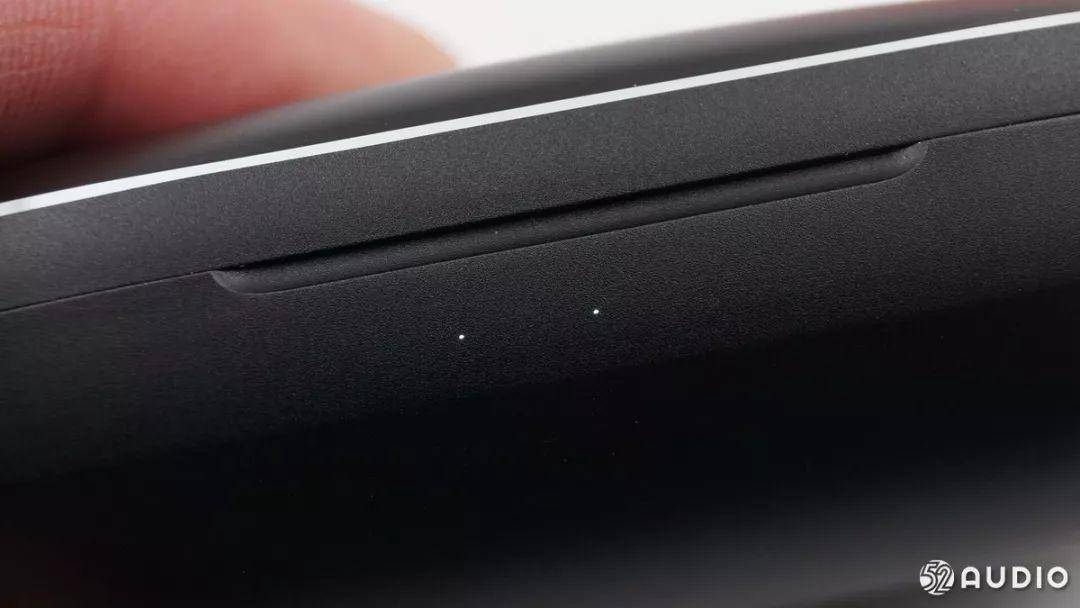

充电指示灯位于开盒处，隐藏工艺小而明亮。

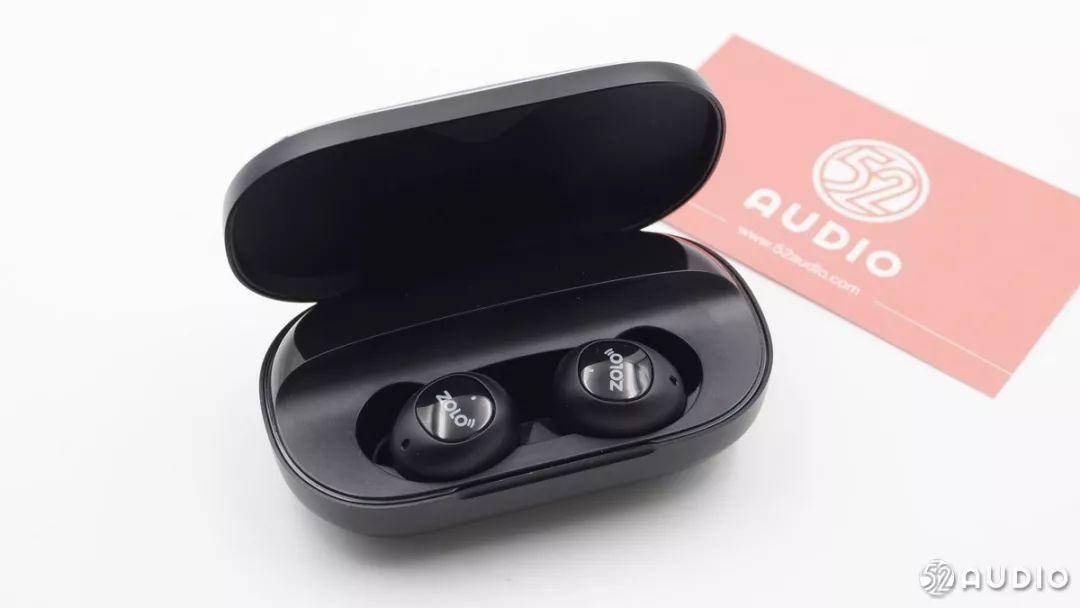

打开盖子，耳机平躺于充电盒内部。

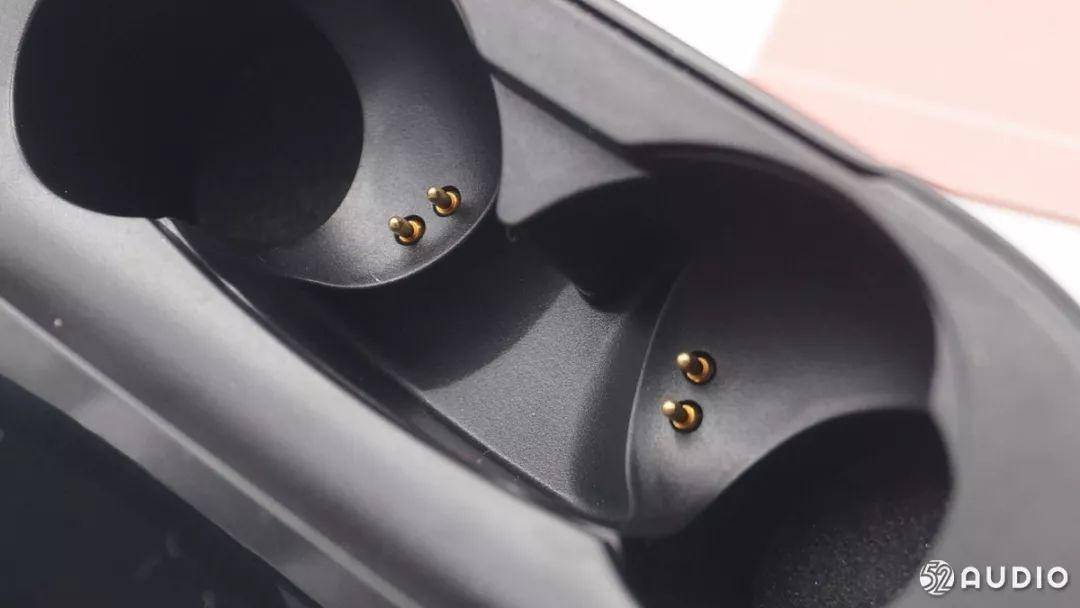

充电盒采用2pin触点为耳机充电。

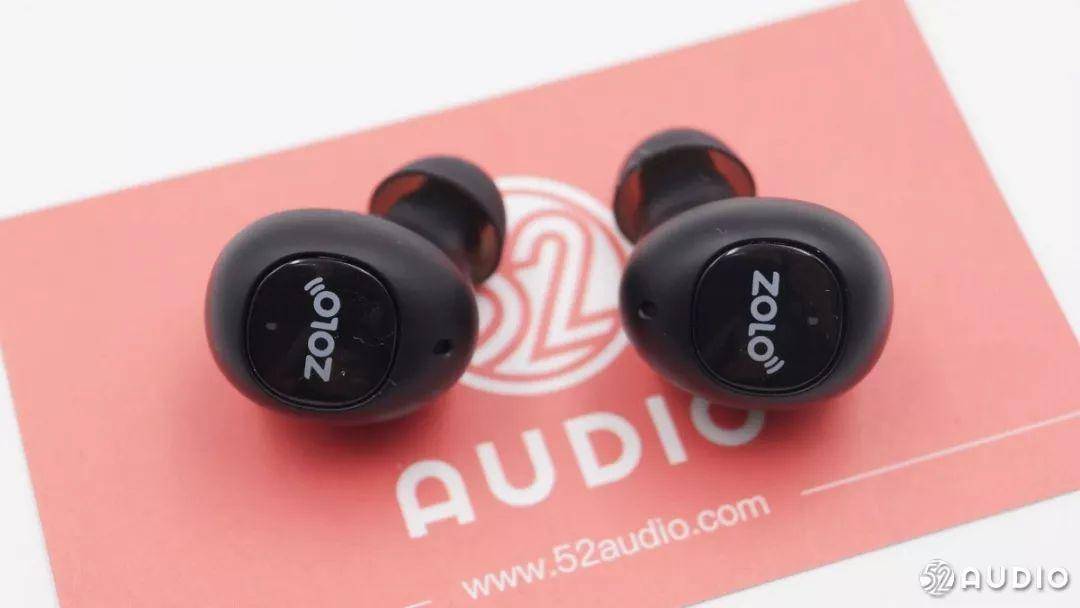

取出耳机，背部ZOLO的logo这个地方是一个按键，用来对耳机的功能进行操控。

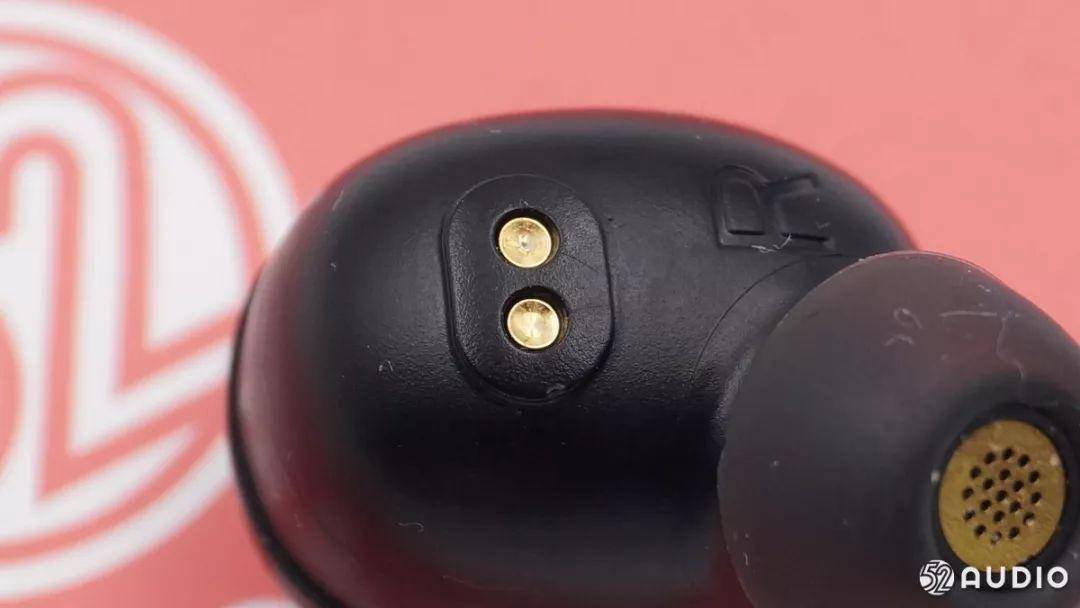

耳机上的2pin充电触点特写。

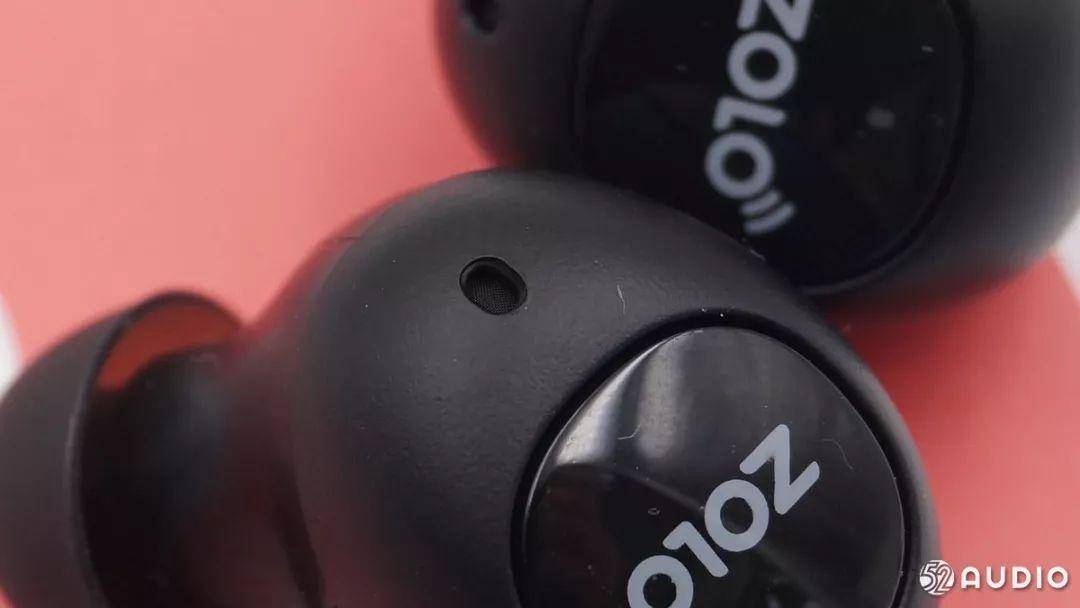

这边是Mic孔。

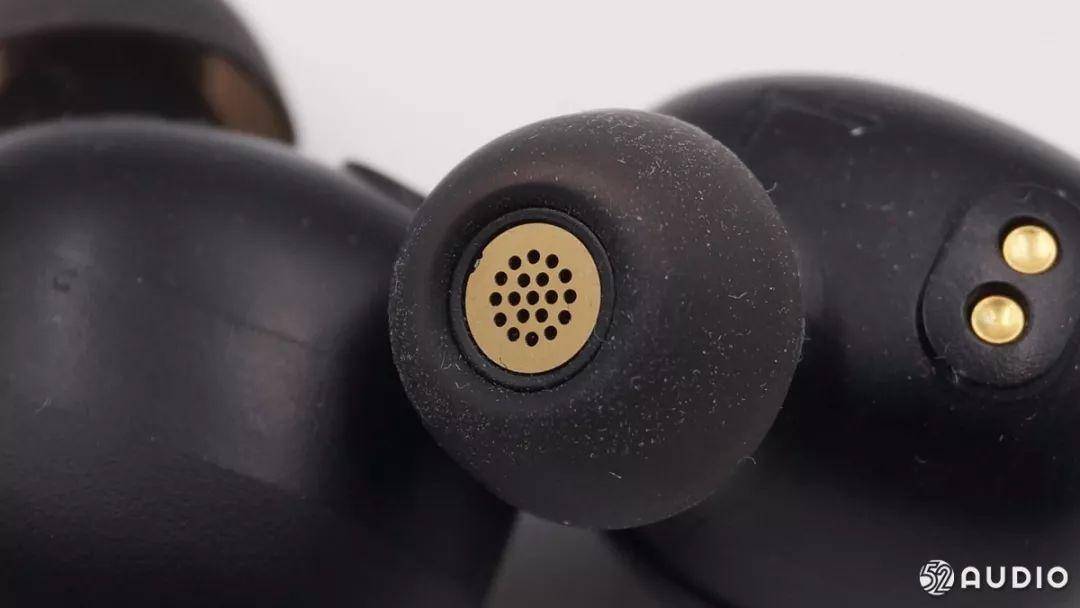

这款耳机的导管做得比较靠前，滤网为金属材质。

二、ZOLO Liberty+拆解

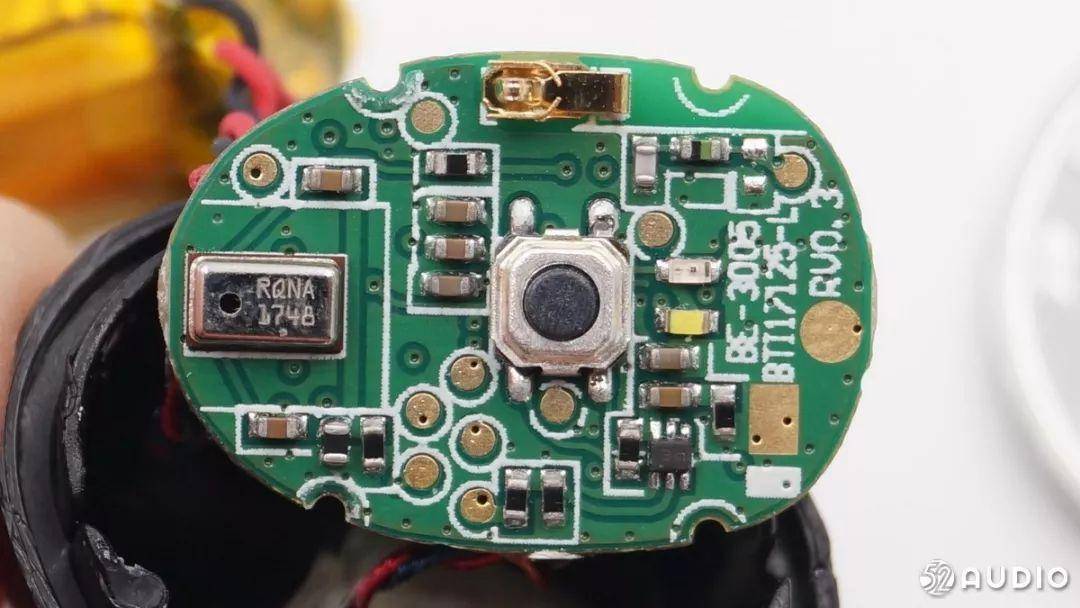

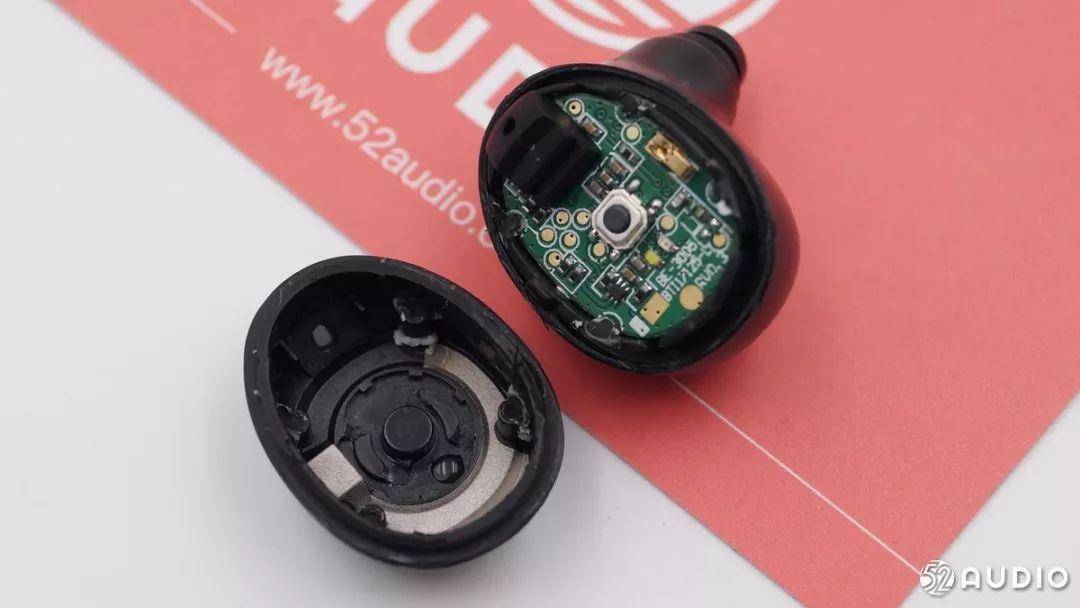

打开面壳，正中间一颗按键，上方是麦克风胶套。

壳体内部蓝牙天线。

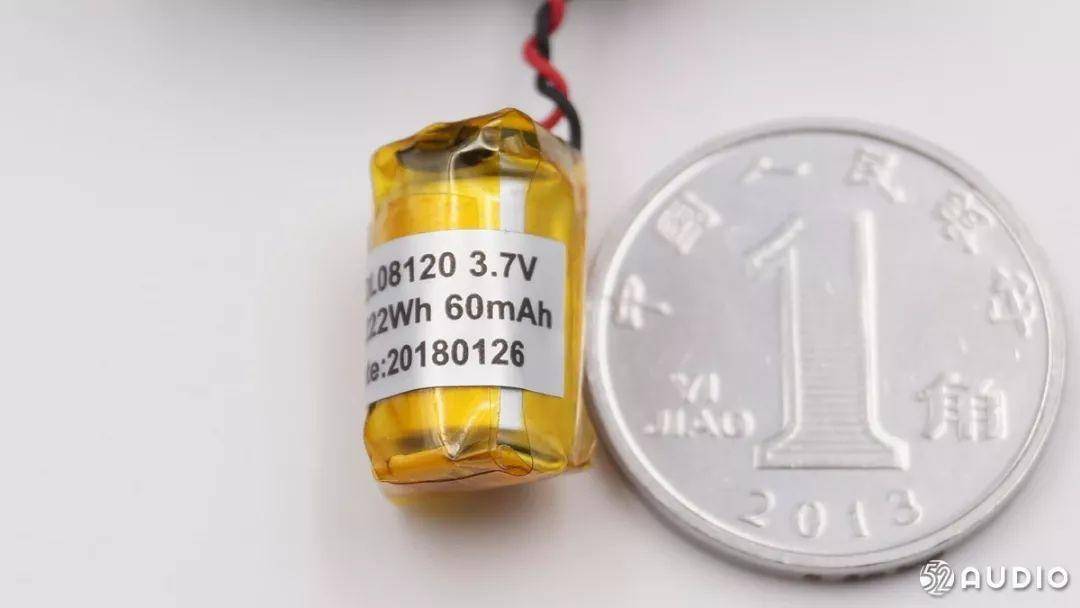

60mAh锂电池，体积很小。

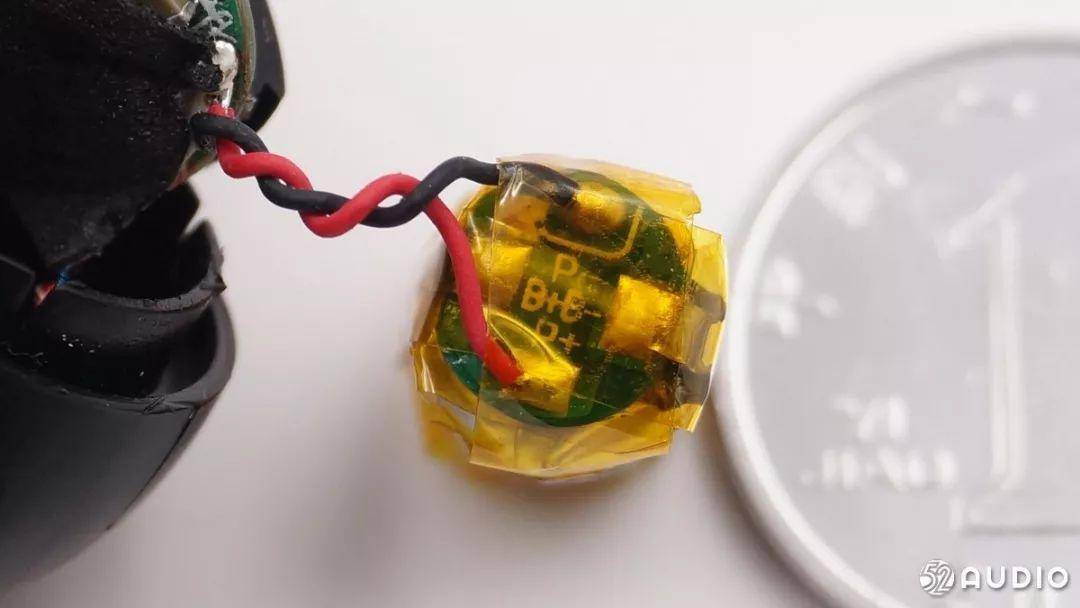

电池封装了保护板，连接线焊接牢固。

上方是蓝牙天线的弹片，连接到外壳上的金属化蓝牙天线。

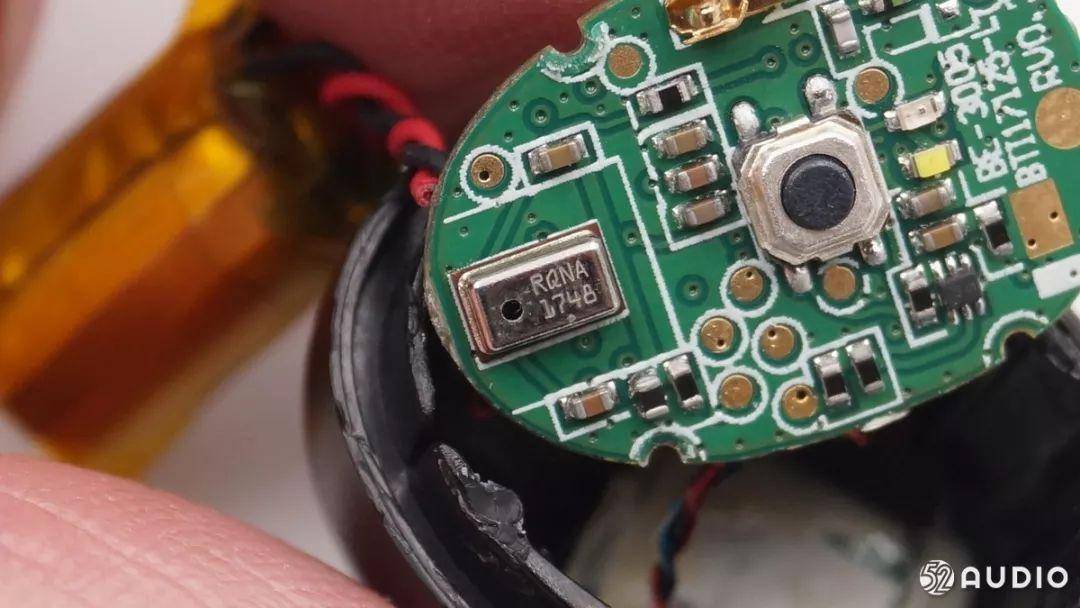

麦克风特写。

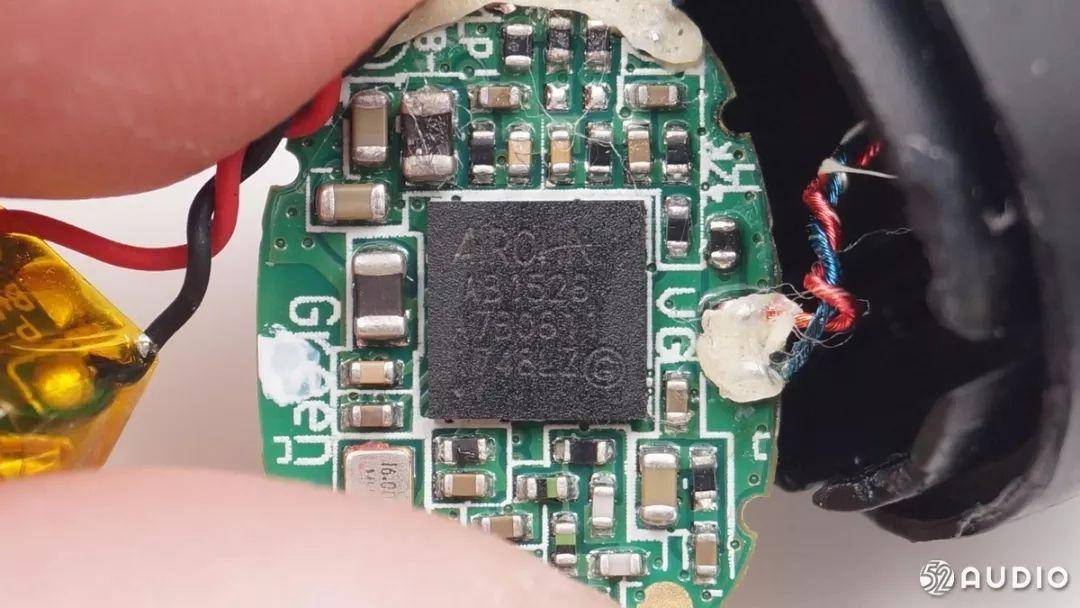

据我爱音频网拆解分析，这款耳机使用络达 AB1526 单芯片解决方案，内部集成了SPI内存，支持蓝牙4.2双模认证。

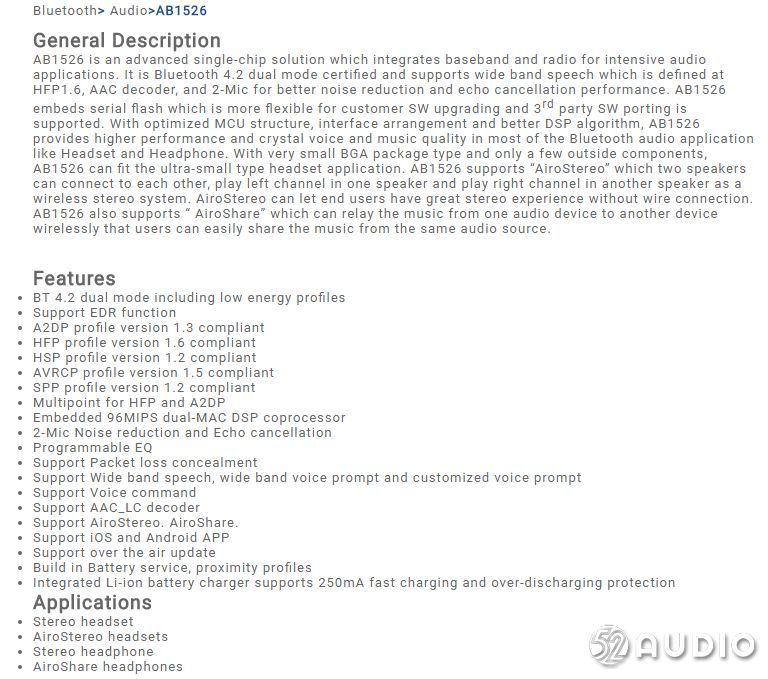

络达 AB1526 详细信息。

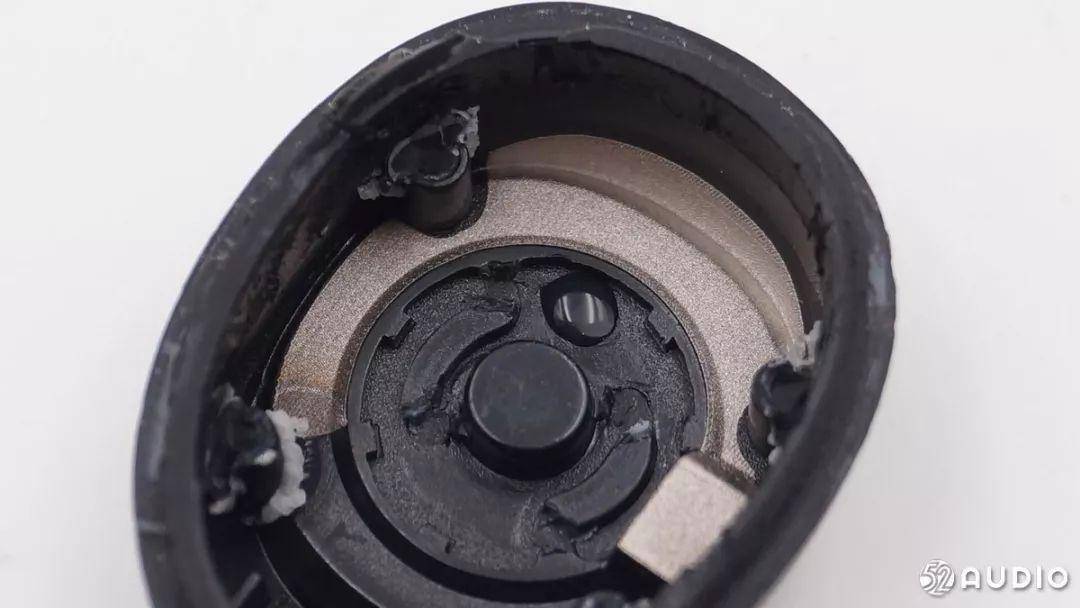

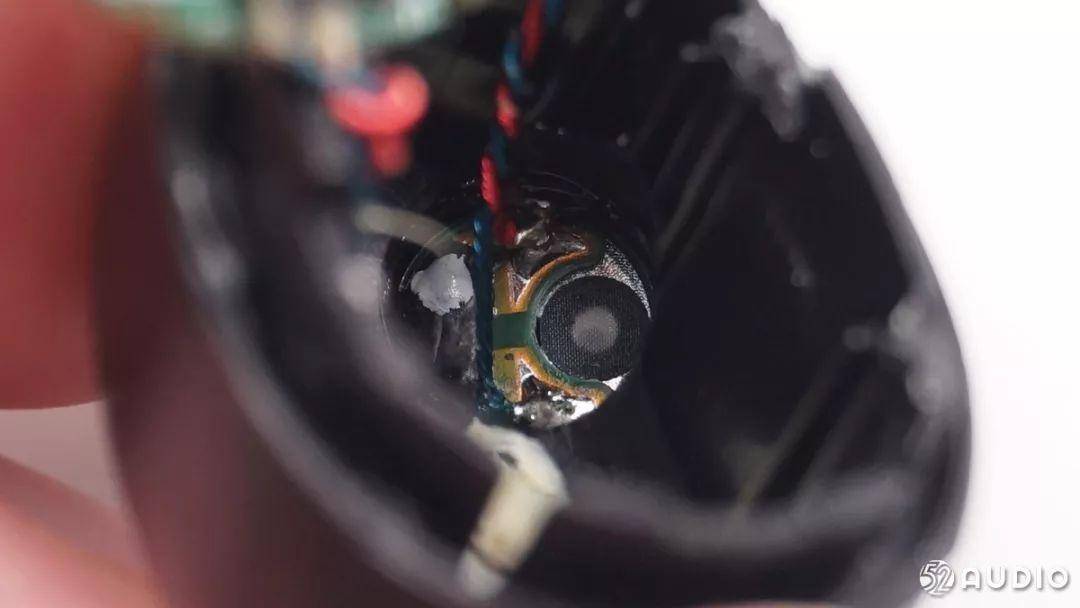

耳机的动圈单元固定在导管处。

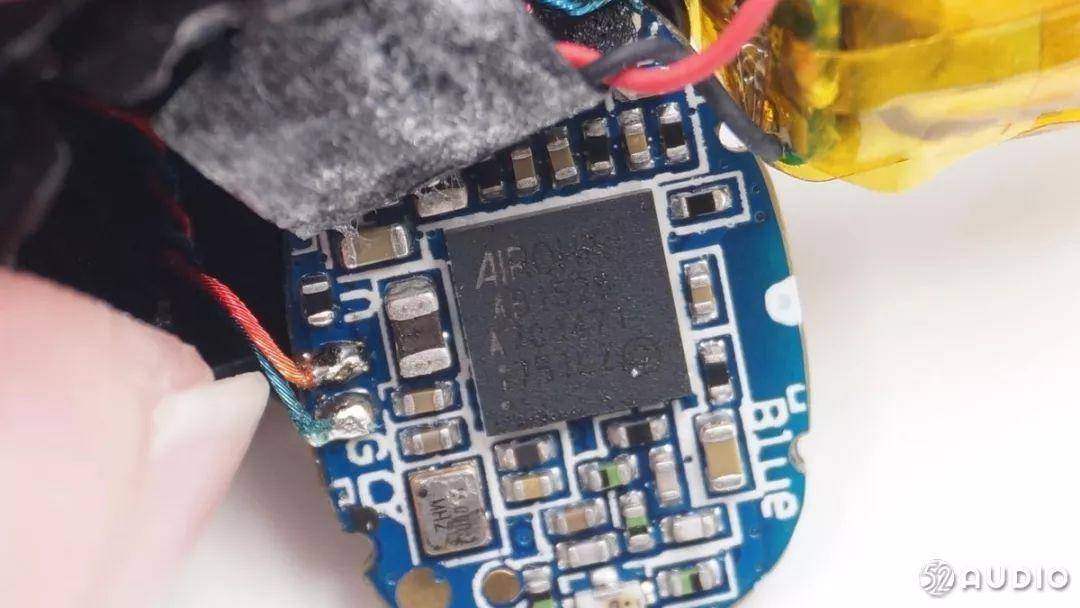

据我爱音频网拆解分析，另外一侧的耳机也采用络达 AB1526蓝牙单芯片解决方案。

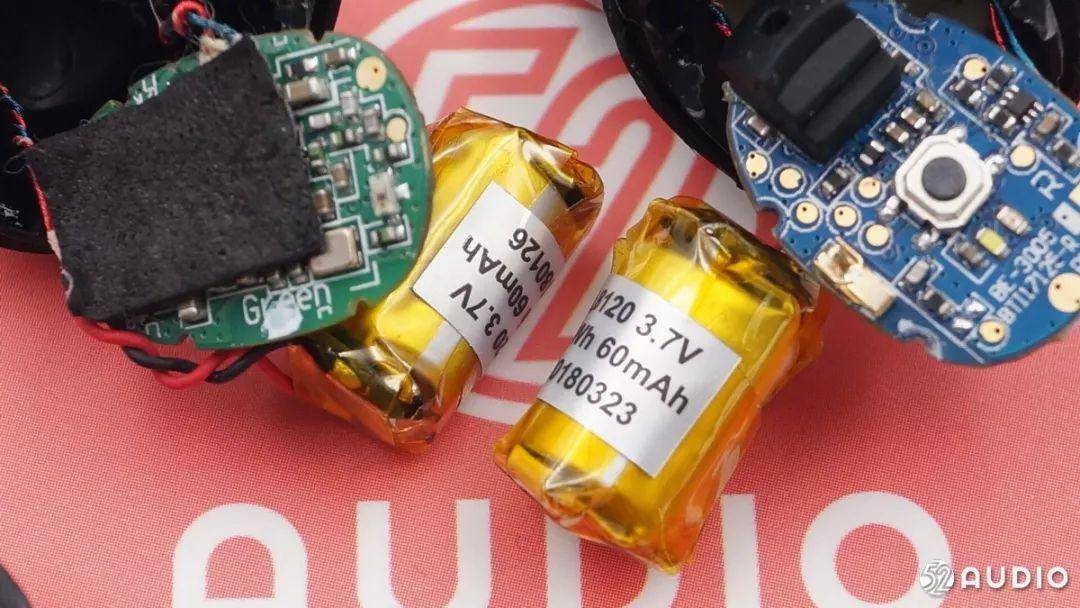

两侧的电池容量大小是一样的。

接下来拆解充电盒。

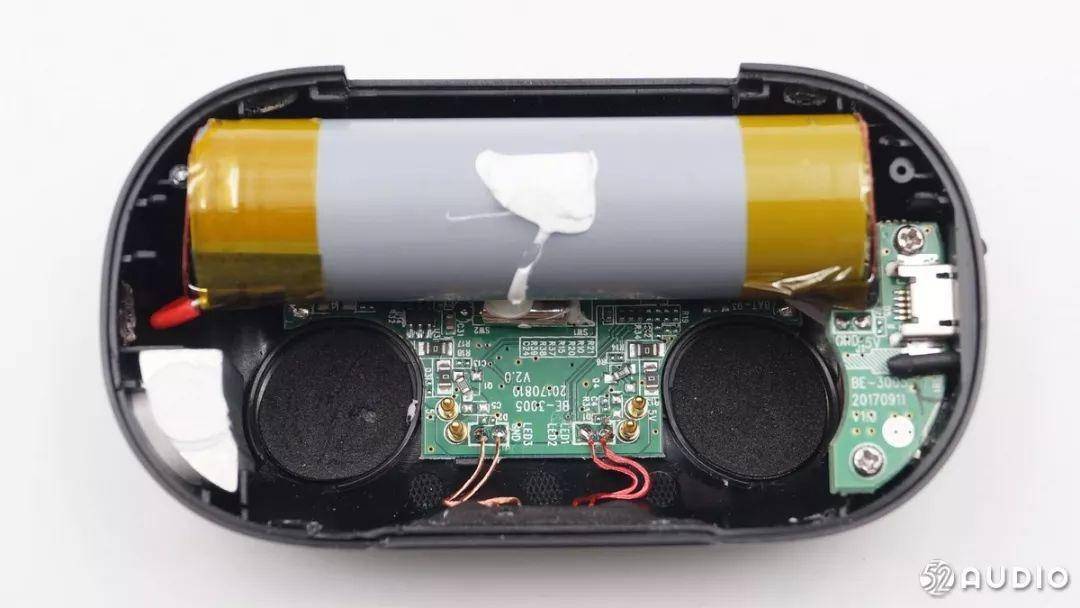

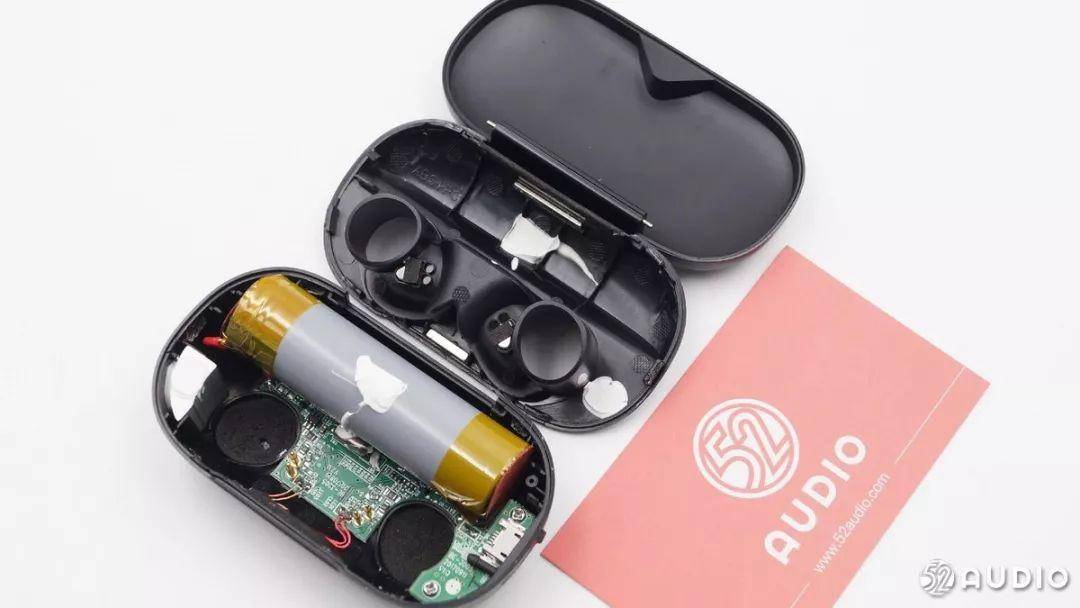

据我爱音频网拆解，充电盒内置一节18650电池。

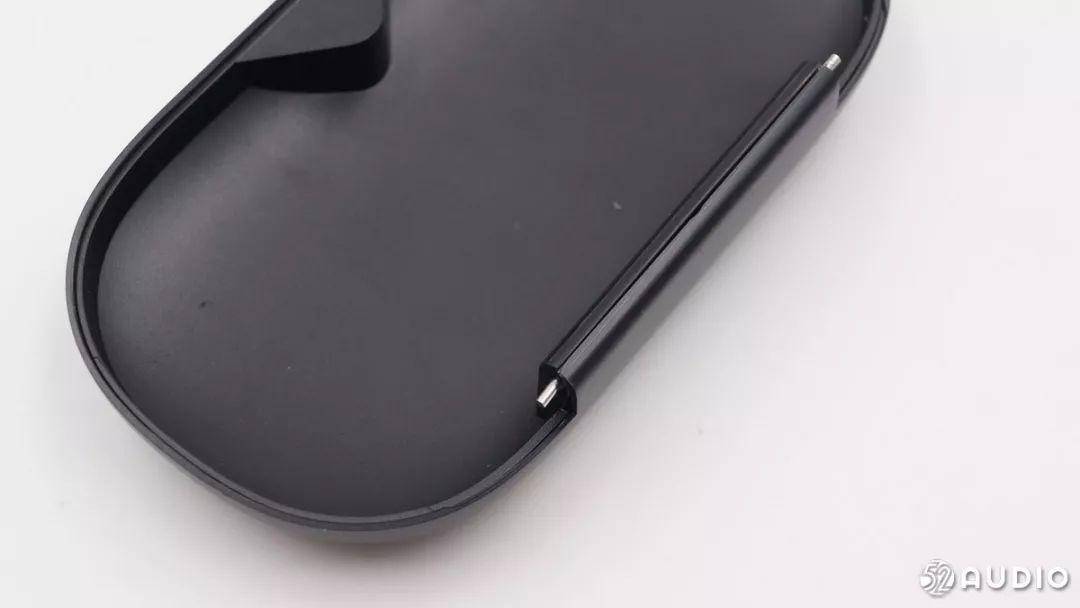

转轴是金属材质。

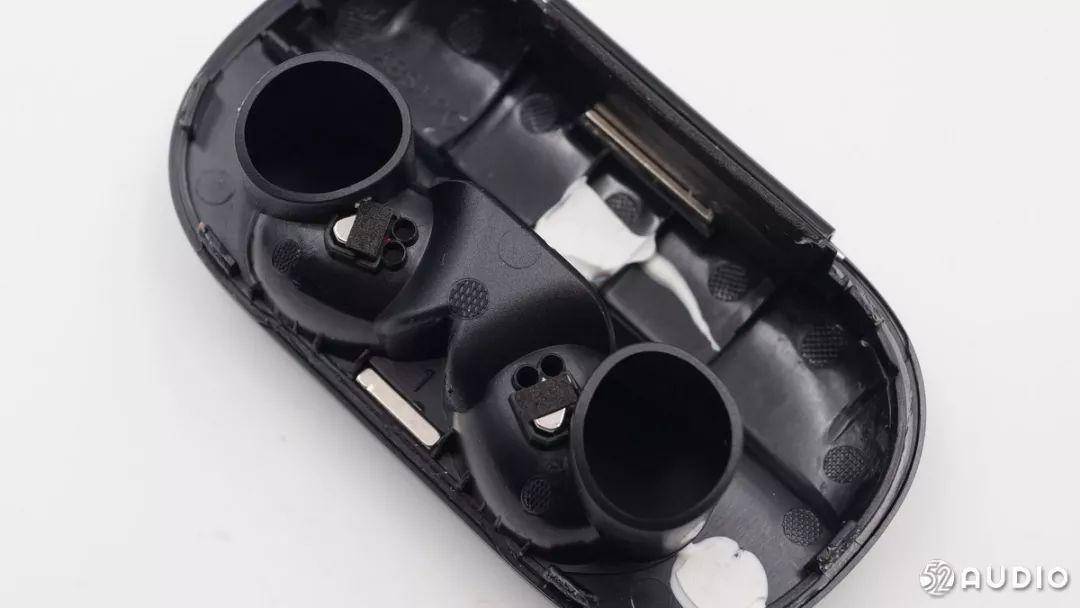

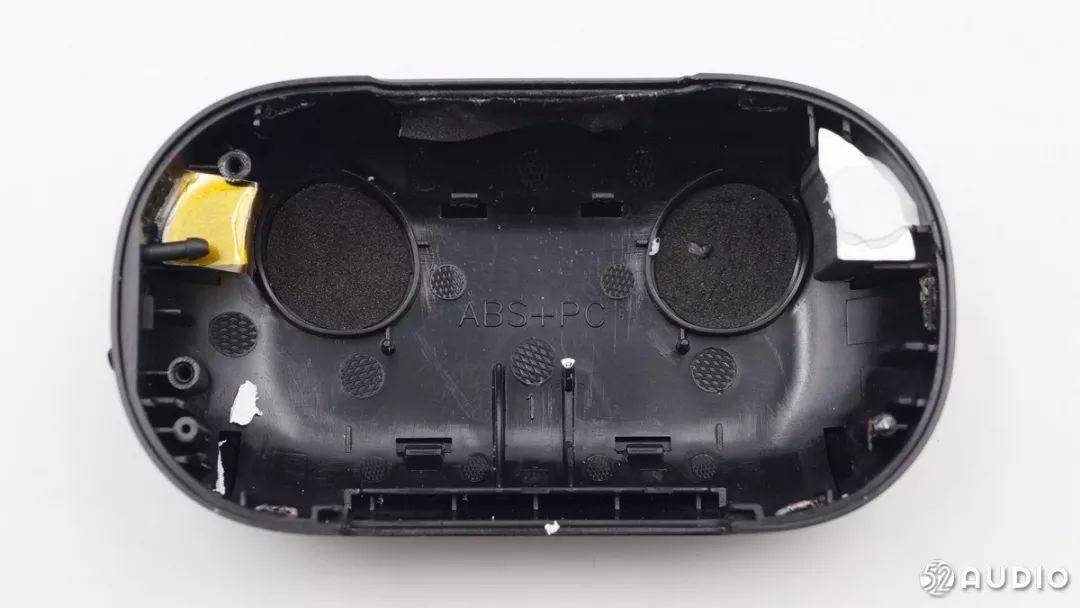

内置磁铁吸附耳机。

电池由胶水固定，很牢固。

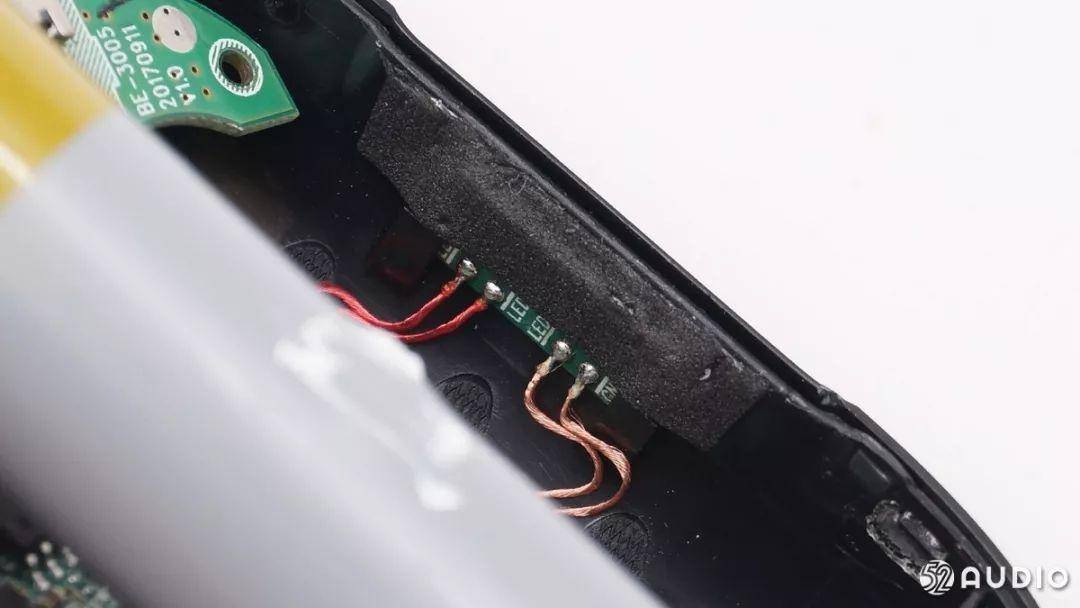

指示灯，背面贴有遮光胶带。

两块配置铁块。

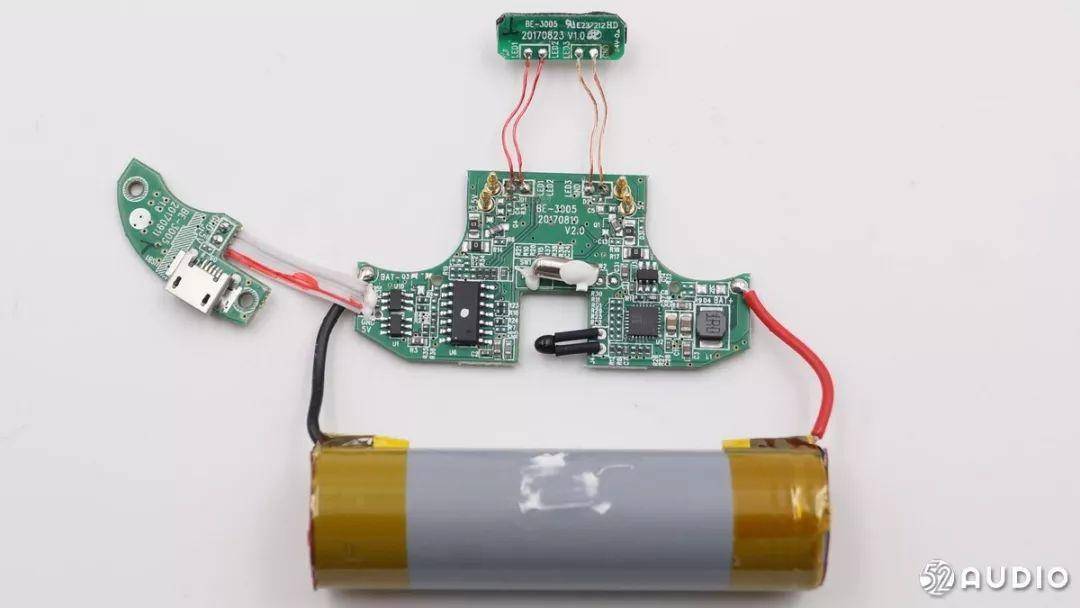

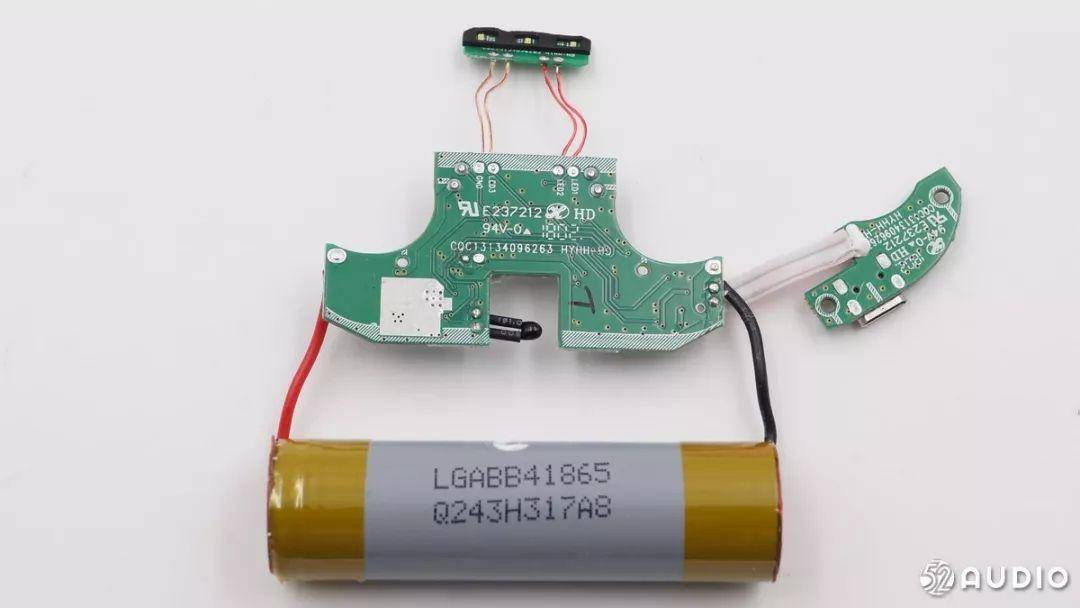

充电盒内部共采用3块电路板，分别是输入接口，充电升压和状态指示灯。

据我爱音频网拆解分析，电池是LG的B4系列18650锂电池，容量为2600mAh。

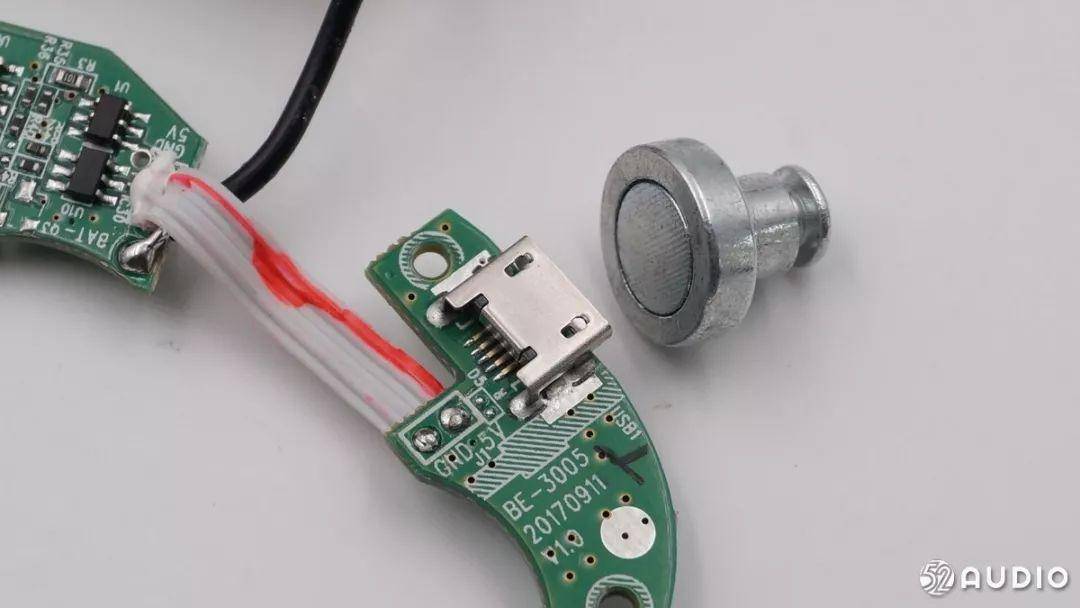

输入Micro座子不吸磁。

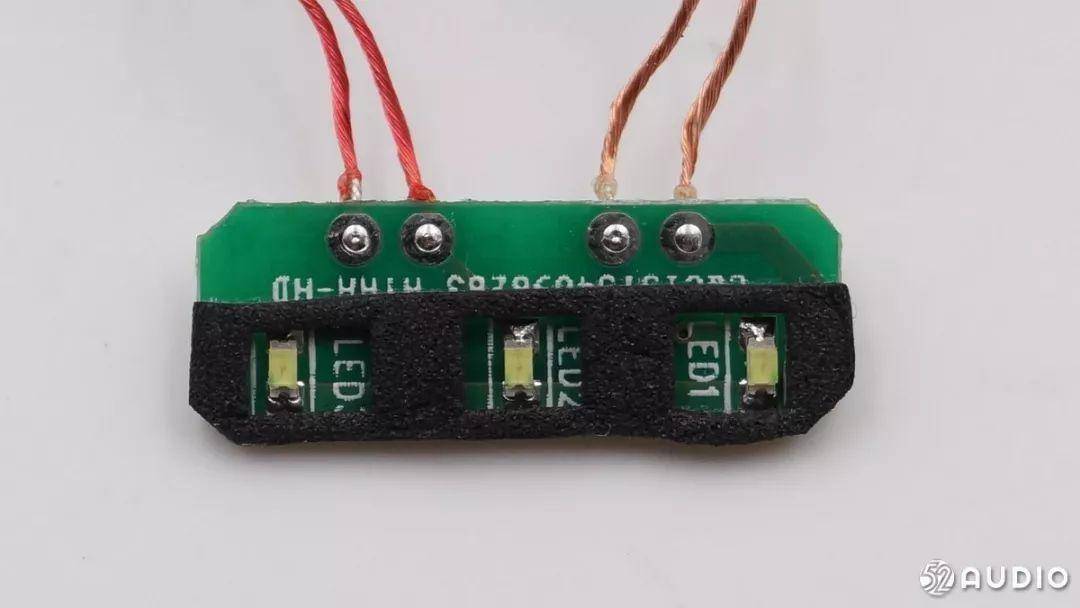

3颗电量指示灯。

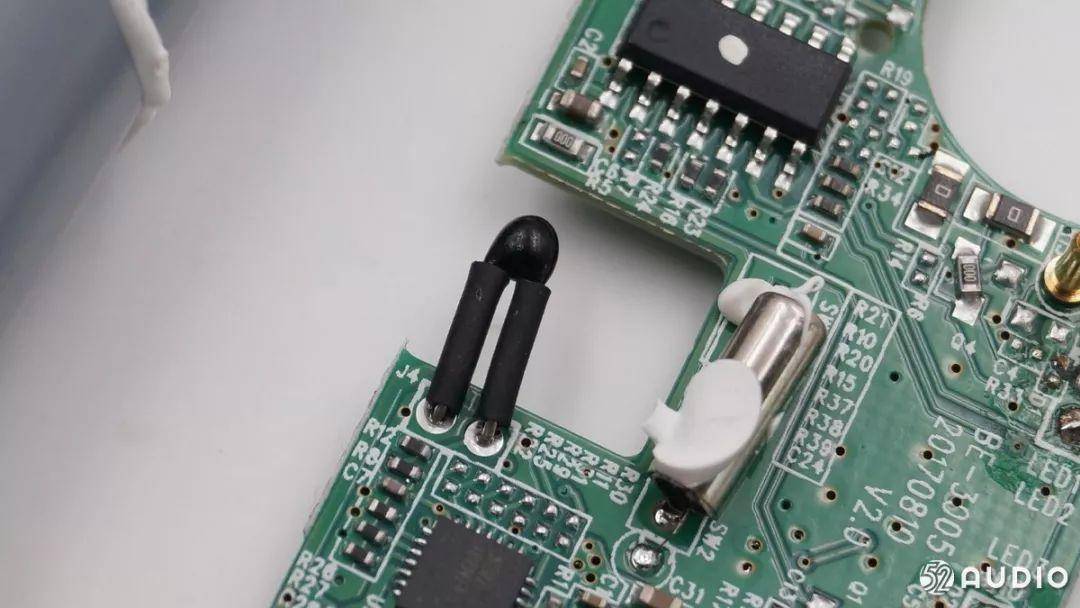

电池的测温探头和振动开关。

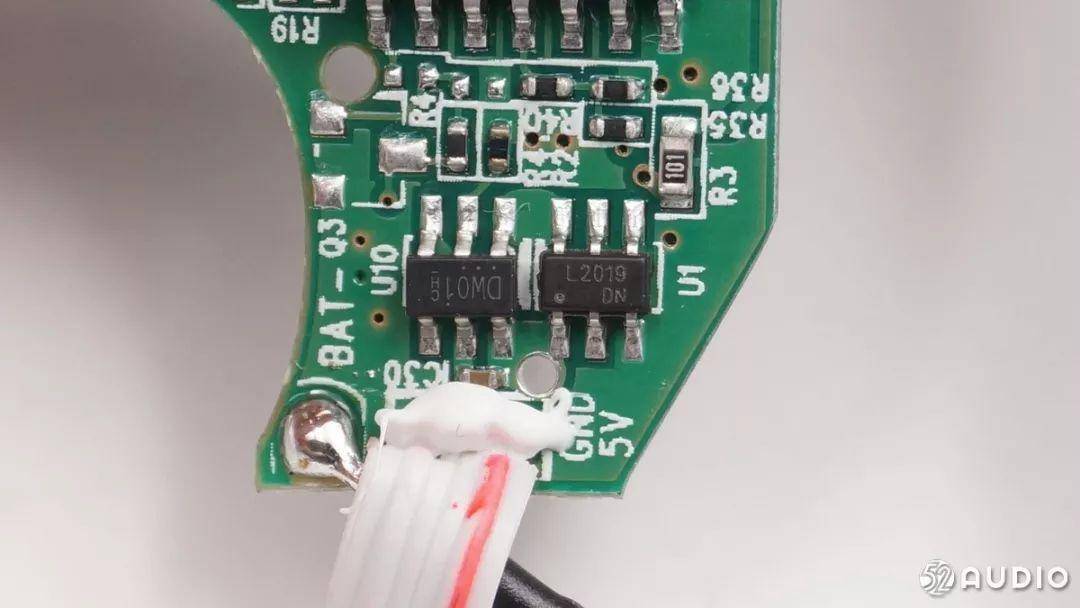

电池保护的DW01和MOS管。

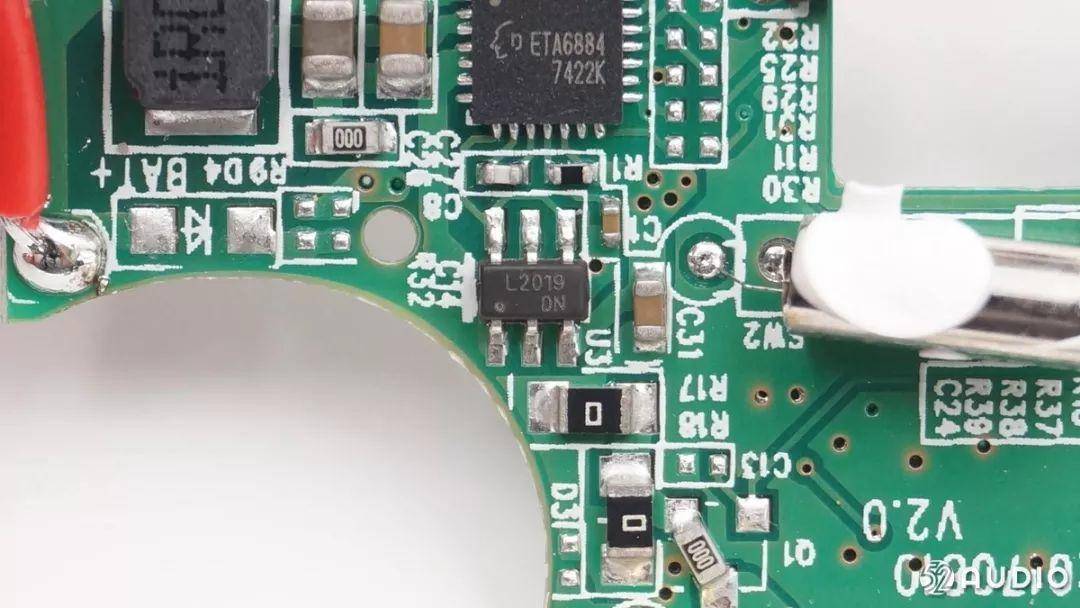

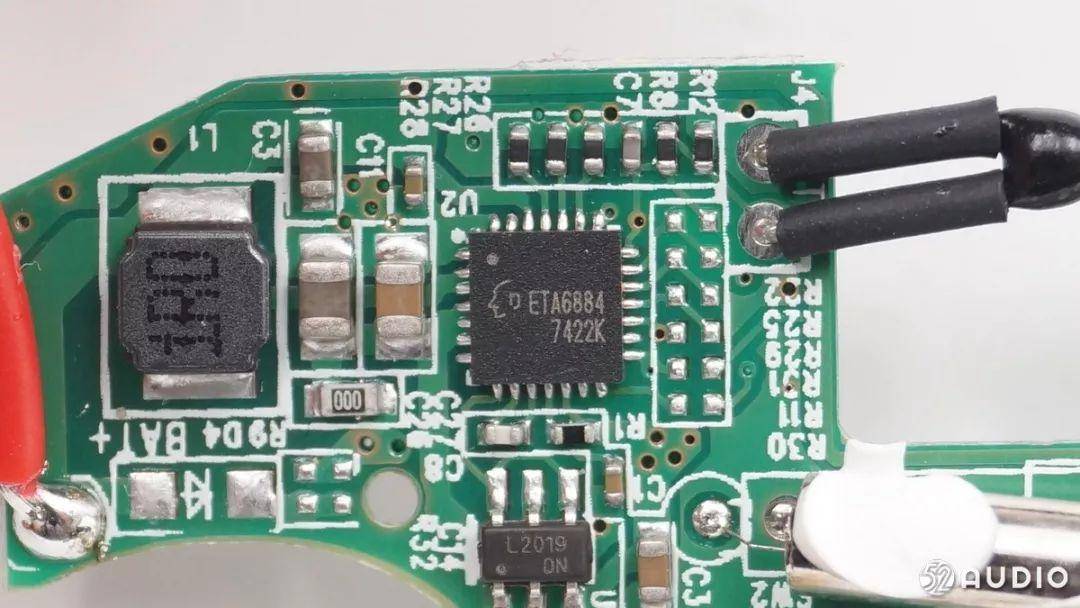

钰泰全集成移动电源SOC ETA6884 单电感，3A充电，2.4A放电，全集成解决方案。ETA6884采用节省空间的DFN4*4封装。

钰泰全集成移动电源SOC ETA6884 单电感，3A充电，2.4A放电，全集成解决方案。ETA6884采用节省空间的DFN4*4封装。

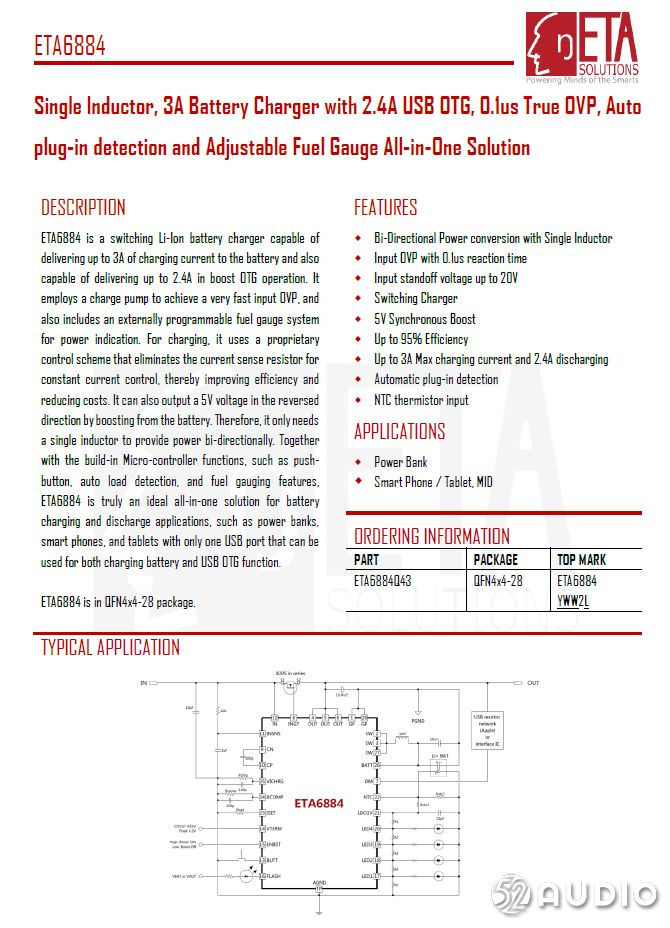

钰泰 ETA6884 详细资料。

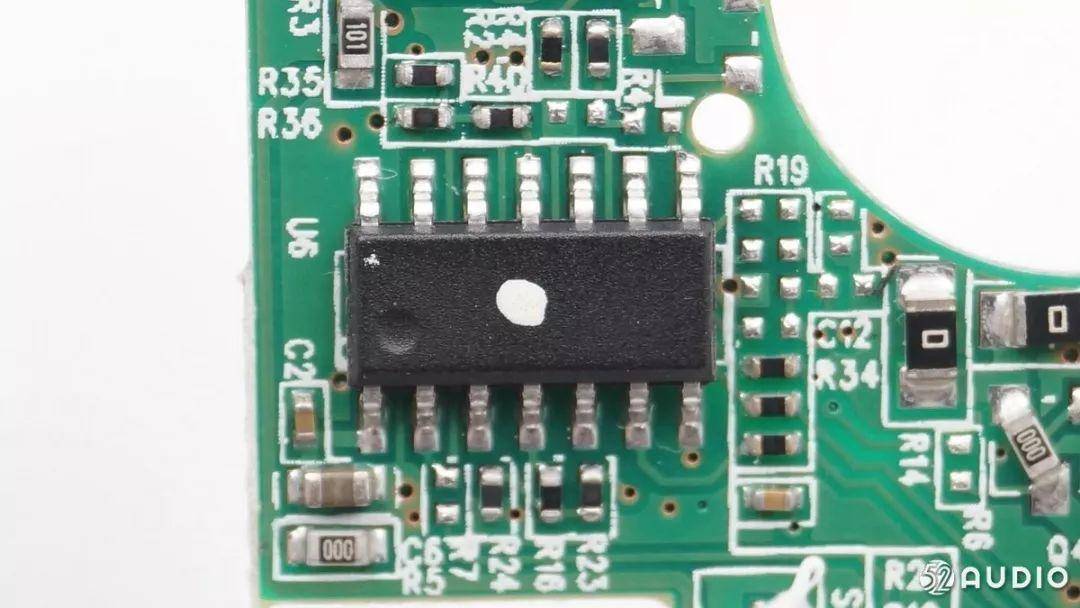

未知单片机。

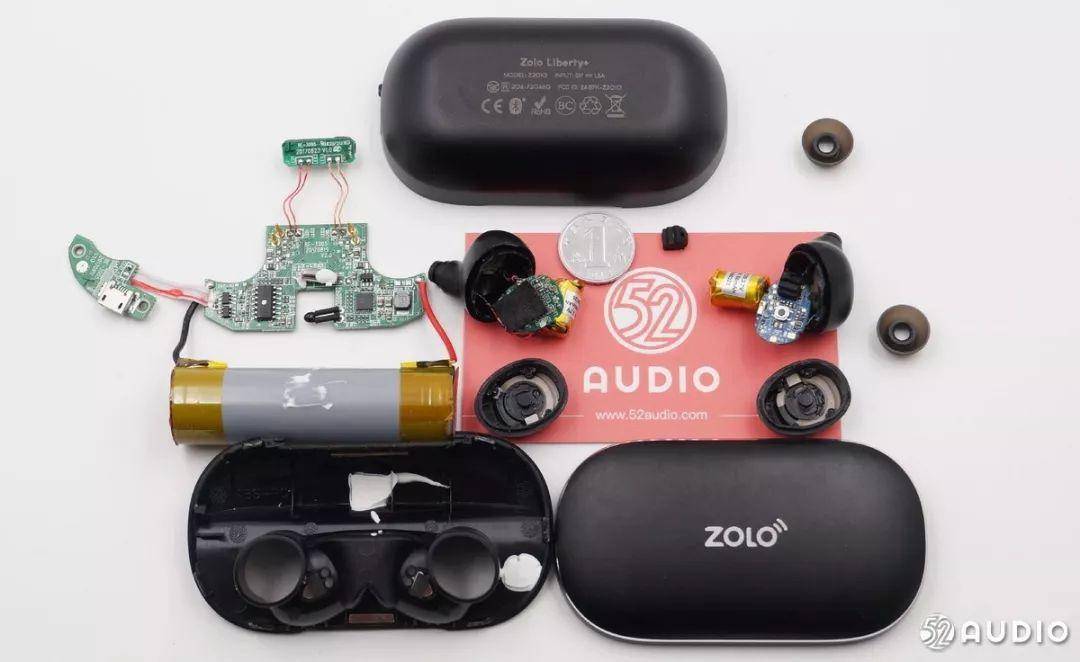

拆解完毕，Zolo Liberty+拆解全家福奉上。

三、我爱音频网拆解总结：

1、Zolo Liberty+两边耳机都采用Airoha AB1526方案，单芯片高集成度设计可以带来低功耗，高性能等优点；

2、两边耳机采用相同容量电池，可以从一个方面有效避免两边耳机音量的偏差；

3、耳机充电盒采用了优质的18650电池，保证了性能和安全。

----------------------
